Przewody naczepy: Jak rozpoznać i unikać awarii? Poradnik eksperta

W dzisiejszym transporcie drogowym, gdzie każdy detal ma znaczenie dla bezpieczeństwa i efektywności, prawidłowe rozpoznanie i podłączenie przewodów łączących ciągnik siodłowy z naczepą jest absolutnie fundamentalne. Ten artykuł to praktyczny przewodnik, który pomoże każdemu kierowcy i pracownikowi branży transportowej zrozumieć funkcje poszczególnych połączeń, uniknąć kosztownych błędów i zapewnić płynność oraz bezpieczeństwo każdej podróży.

Poprawne rozpoznanie przewodów naczepy to podstawa bezpieczeństwa

Z mojego wieloletniego doświadczenia w branży transportowej wiem, że poprawne rozpoznanie i podłączenie przewodów naczepy to nie tylko kwestia wygody, ale przede wszystkim absolutny priorytet dla bezpieczeństwa na drodze. Błędy w tym zakresie mogą mieć katastrofalne skutki od niesprawnych hamulców, przez brak oświetlenia, aż po awarię kluczowych systemów bezpieczeństwa, takich jak ABS czy EBS. To z kolei prosta droga do wypadku, a także do wysokich mandatów i kosztownych przestojów.

Ten przewodnik został stworzony, aby pomóc Ci w pełni zrozumieć system połączeń ciągnik-naczepa. Dzięki niemu będziesz w stanie szybko zidentyfikować każdy przewód, poznać jego funkcję i wiedzieć, jak postępować, aby uniknąć problemów. Wierzę, że solidna wiedza to najlepsza polisa ubezpieczeniowa na trasie.

Przewody pneumatyczne klucz do skutecznego hamowania naczepy

Przewody pneumatyczne to krwiobieg układu hamulcowego naczepy. Bez nich naczepa jest po prostu niebezpiecznym ładunkiem. Ich rola jest krytyczna, ponieważ to one dostarczają sprężone powietrze niezbędne do działania hamulców oraz sterują ich pracą. Zrozumienie ich funkcji jest kluczowe dla każdego kierowcy.

Żółty przewód zasilający: Co się stanie, gdy go odłączysz?

Żółty przewód, zgodny z normą ISO 1728, to przewód zasilający układ hamulcowy naczepy w sprężone powietrze. Jego głównym zadaniem jest dostarczanie stałego ciśnienia z ciągnika, które utrzymuje hamulce sprężynowe (postojowe) naczepy w stanie "poluzowanym". Mówiąc prościej, to dzięki niemu naczepa może się swobodnie poruszać. Co się dzieje, gdy ten przewód zostanie rozłączony lub ulegnie uszkodzeniu? Wtedy ciśnienie spada, a hamulce naczepy zostają automatycznie aktywowane. To mechanizm bezpieczeństwa, który ma zapobiec niekontrolowanemu stoczeniu się naczepy, ale w trasie oznacza to natychmiastowe unieruchomienie zestawu.

Czerwony przewód sterujący: Jak działa hamulec roboczy naczepy?

Czerwony przewód, również zgodny z normą ISO 1728, to przewód sterujący hamulcem roboczym naczepy. W przeciwieństwie do żółtego, ciśnienie pojawia się w nim tylko wtedy, gdy kierowca naciśnie pedał hamulca w ciągniku. To właśnie ten przewód przekazuje sygnał do naczepy, powodując proporcjonalne uruchomienie jej hamulców. Oznacza to, że im mocniej hamujesz ciągnikiem, tym silniej hamuje naczepa. Brak ciśnienia w tym przewodzie podczas jazdy oznacza, że hamulec roboczy naczepy nie będzie działał, co drastycznie wydłuży drogę hamowania całego zestawu i stwarza ogromne zagrożenie.

Norma ISO 1728 dlaczego kolory mają kluczowe znaczenie?

Norma ISO 1728 jest międzynarodowym standardem, który precyzuje kolory przewodów pneumatycznych: żółty dla zasilania i czerwony dla sterowania. Dlaczego ta standaryzacja jest tak ważna? Przede wszystkim dla bezpieczeństwa i szybkiej identyfikacji. Wyobraź sobie sytuację, w której każdy producent stosowałby inne kolory panowałby chaos, a ryzyko pomyłki przy podłączaniu byłoby ogromne. Dzięki ISO 1728, niezależnie od kraju czy marki pojazdu, kierowca zawsze wie, który przewód za co odpowiada. To oszczędność czasu i gwarancja, że kluczowe systemy hamulcowe zostaną podłączone prawidłowo.

Złącze DUOMATIC: Nowoczesne rozwiązanie, które eliminuje pomyłki

W nowszych naczepach, szczególnie tych wyprodukowanych po 2015 roku, coraz częściej spotykamy złącze typu DUOMATIC. To innowacyjne rozwiązanie, które integruje oba przewody pneumatyczne żółty i czerwony w jedno, kompaktowe złącze. Jego największą zaletą jest eliminacja ryzyka pomyłki przy podłączaniu. Wystarczy jedno, szybkie i pewne połączenie, aby zapewnić zarówno zasilanie, jak i sterowanie hamulcami naczepy. Z punktu widzenia kierowcy to ogromne ułatwienie i dodatkowa warstwa bezpieczeństwa, ponieważ nie ma możliwości pomylenia przewodów.

Przewody elektryczne zasilanie i komunikacja w naczepie

Oprócz przewodów pneumatycznych, równie istotne są połączenia elektryczne. To one odpowiadają za zasilanie całego oświetlenia naczepy, a także za komunikację z zaawansowanymi systemami elektronicznymi, które mają kluczowe znaczenie dla bezpieczeństwa i komfortu jazdy. Bez sprawnych przewodów elektrycznych, naczepa jest niewidoczna i "ślepa" na drodze.

Gniazdo 15-pin (ISO 12098): Jeden przewód do zasilania wszystkiego

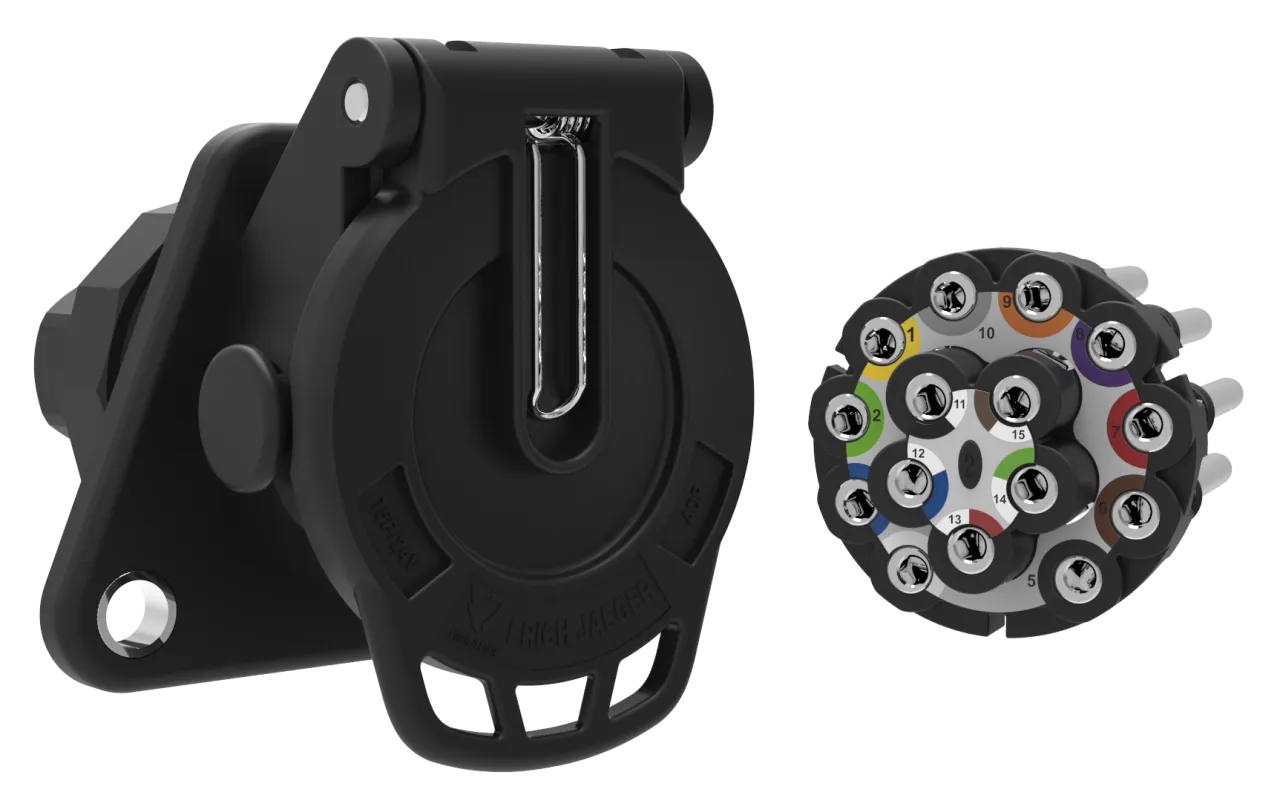

Gniazdo 15-pinowe, zgodne z normą ISO 12098, to obecnie najpopularniejszy standard w Europie i z całą pewnością mogę powiedzieć, że to ogromny krok naprzód w porównaniu do starszych rozwiązań. Zastąpiło ono systemy z dwoma oddzielnymi gniazdami 7-pinowymi, znacząco upraszczając proces podłączania. Ten jeden przewód zasila kompleksowo wszystkie obwody elektryczne naczepy, co czyni go niezwykle wszechstronnym i niezawodnym rozwiązaniem. To centralny punkt zasilania dla większości systemów elektrycznych naczepy.

Jakie światła i obwody obsługuje gniazdo 15-pinowe?

Gniazdo 15-pinowe to prawdziwe centrum dowodzenia elektryką naczepy. Obsługuje ono szeroki zakres świateł i obwodów, zapewniając pełną funkcjonalność i bezpieczeństwo:

• Światła pozycyjne (przednie, boczne, tylne)
• Światła stopu
• Kierunkowskazy (lewy i prawy)
• Światła cofania
• Światła przeciwmgielne
• Zasilanie systemów ABS/EBS (choć komunikacja odbywa się przez osobne złącze, zasilanie często pochodzi z 15-pinowego)
• Oświetlenie wewnętrzne naczepy (jeśli jest zainstalowane)
• Zasilanie windy załadunkowej (w niektórych konfiguracjach)
• Inne obwody dodatkowe, takie jak systemy telematyczne czy czujniki.

Przewód ABS/EBS (ISO 7638): Dlaczego jest najważniejszym przewodem dla bezpieczeństwa?

7-pinowe złącze ABS/EBS, zgodne z normą ISO 7638, to bez wątpienia najważniejsze połączenie elektryczne dla bezpieczeństwa czynnego całego zestawu. Ten przewód nie tylko zasila, ale przede wszystkim zapewnia dwukierunkową komunikację między ciągnikiem a systemami ABS (Anti-lock Braking System) i EBS (Electronic Braking System) naczepy. Prawidłowe działanie tych systemów zapobieganie blokowaniu kół podczas hamowania, optymalizacja siły hamowania na każdej osi, a także stabilizacja toru jazdy jest w pełni zależne od tego połączenia. Bez niego, naczepa traci swoje zaawansowane funkcje bezpieczeństwa, co w krytycznych sytuacjach może mieć tragiczne konsekwencje.

Co oznacza kontrolka ABS/EBS naczepy na desce rozdzielczej?

Zapalenie się kontrolki ostrzegawczej ABS/EBS naczepy na desce rozdzielczej ciągnika to sygnał, którego nigdy nie wolno ignorować. Oznacza to awarię systemu ABS/EBS w naczepie, co może być spowodowane uszkodzeniem przewodu, problemem z zasilaniem lub usterką samego modułu w naczepie. W takiej sytuacji należy jak najszybciej, w bezpiecznych warunkach, zatrzymać pojazd i sprawdzić połączenia. Dalsza jazda z niesprawnym systemem ABS/EBS jest nie tylko niebezpieczna, ale i niezgodna z przepisami.

Starsze standardy połączeń co warto wiedzieć o systemach 2x7 pin?

Chociaż nowoczesne zestawy dominują na drogach, wciąż można natknąć się na starsze standardy połączeń. Warto wiedzieć, jak je rozpoznać i jak się z nimi obchodzić, aby uniknąć nieporozumień i zapewnić prawidłowe funkcjonowanie naczepy.

System 2x7 pin (gniazdo N i S): Jak rozpoznać i co zasilały?

W starszych zestawach transportowych często spotykało się system z dwoma oddzielnymi gniazdami 7-pinowymi. Były to gniazda typu N (tzw. "normal") i typu S (tzw. "supplementary").

• Gniazdo N (zazwyczaj czarne) odpowiadało za podstawowe oświetlenie naczepy, takie jak światła pozycyjne, stopu i kierunkowskazy.
• Gniazdo S (zazwyczaj białe) zasilało funkcje dodatkowe, w tym światło cofania, światła przeciwmgielne, a także dostarczało stały plus do zasilania np. oświetlenia wewnętrznego czy innych akcesoriów.

Rozpoznać je można po dwóch oddzielnych wtyczkach i gniazdach, często o różnych kolorach obudowy.

Dlaczego gniazdo 15-pinowe wyparło starsze rozwiązania?

Gniazdo 15-pinowe zyskało dominującą pozycję na rynku z kilku kluczowych powodów. Przede wszystkim, upraszczało to podłączenie zamiast dwóch wtyczek, mieliśmy tylko jedną. To zmniejszało ryzyko pomyłki i przyspieszało operacje. Po drugie, było to rozwiązanie znacznie bardziej niezawodne. Mniej połączeń to mniej potencjalnych punktów awarii, a także lepsza ochrona przed korozją i zabrudzeniami. Wreszcie, gniazdo 15-pinowe oferowało większą kompleksowość, pozwalając na zasilanie wszystkich niezbędnych obwodów, w tym tych związanych z nowoczesnymi systemami bezpieczeństwa i telematyki, w jednym standardzie.

Przejściówki i adaptery: Kiedy są potrzebne i jak ich używać?

W sytuacjach, gdy ciągnik i naczepa posiadają różne standardy gniazd (np. ciągnik ma gniazdo 15-pinowe, a naczepa system 2x7 pin), konieczne jest użycie przejściówek i adapterów. Są one nieocenione, ale zawsze należy pamiętać, aby używać tylko sprawdzonych, certyfikowanych produktów. Niewłaściwa przejściówka może prowadzić do zwarć, uszkodzeń instalacji lub braku działania kluczowych systemów. Zawsze upewnij się, że adapter jest czysty, nieuszkodzony i prawidłowo wpięty w oba gniazda, zapewniając stabilne połączenie.

Jak unikać problemów z przewodami naczepy i co robić w razie awarii?

Nawet najlepiej zaprojektowane przewody mogą ulec awarii. Kluczem jest wiedza, jak zapobiegać problemom i jak reagować, gdy już się pojawią. Moje doświadczenie pokazuje, że regularna kontrola i świadomość potencjalnych zagrożeń to podstawa.

Uszkodzenia mechaniczne: Przetarcia, zagniecenia i pęknięcia

Przewody naczepy są narażone na ciągłe obciążenia i warunki atmosferyczne, co sprzyja uszkodzeniom mechanicznym. Najczęstsze z nich to:

• Przetarcia izolacji: Często spowodowane ocieraniem się o elementy ramy naczepy lub ciągnika.
• Zagniecenia i załamania: Powstają, gdy przewody są źle ułożone lub przyciśnięte.
• Pęknięcia: Mogą być wynikiem starzenia się materiału, niskich temperatur lub uderzeń.

Konsekwencje takich uszkodzeń mogą być poważne od zwarć w instalacji elektrycznej, przez nieszczelności w układzie pneumatycznym, aż po całkowitą utratę funkcji danego przewodu. To z kolei prowadzi do awarii świateł, hamulców lub systemów ABS/EBS.

Problemy z wtyczkami i gniazdami: Korozja, brud i luźne styki

Równie często problemy wynikają z niewłaściwego stanu wtyczek i gniazd:

• Korozja: Wilgoć i sól drogowa to najwięksi wrogowie styków, prowadzący do utraty przewodności.
• Zabrudzenia: Błoto, kurz, piasek mogą zablokować prawidłowe połączenie.
• Luźne styki: Wibracje i częste podłączanie/odłączanie mogą prowadzić do osłabienia mocowania pinów.

Wszystkie te czynniki mogą skutkować przerywanym działaniem systemów, niestabilnym zasilaniem lub całkowitym brakiem komunikacji. W przypadku hamulców czy oświetlenia, konsekwencje dla bezpieczeństwa są oczywiste.

Diagnostyka w praktyce: Proste kroki, by sprawdzić połączenia przed trasą

Przed każdą trasą, niezależnie od jej długości, zalecam wykonanie kilku prostych kroków kontrolnych. To zajmie tylko chwilę, a może zaoszczędzić wiele problemów:

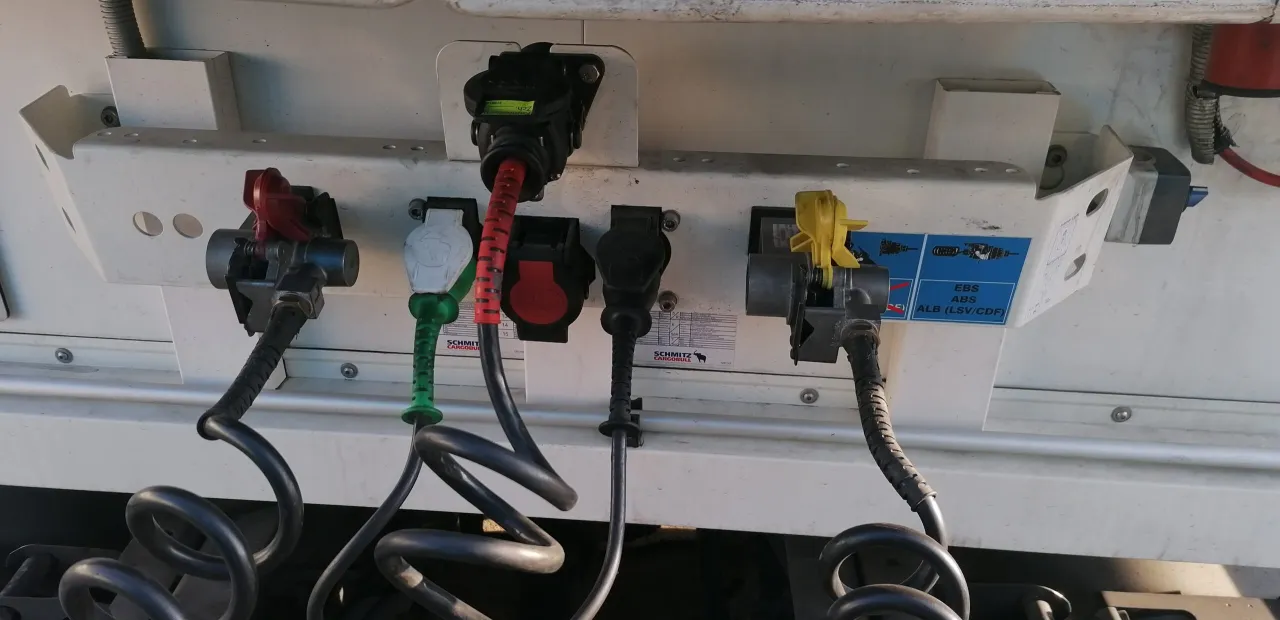

1. Wizualna kontrola przewodów: Sprawdź, czy przewody nie mają widocznych przetarć, pęknięć, zagnieceń. Upewnij się, że nie wiszą luźno i nie ocierają się o ruchome elementy.
2. Sprawdzenie wtyczek i gniazd: Obejrzyj styki wtyczek i gniazd. Powinny być czyste, suche i wolne od korozji. Jeśli zauważysz brud, delikatnie go usuń.
3. Pewność mocowania: Upewnij się, że wszystkie wtyczki są solidnie i pewnie wpięte w gniazda. Nie powinny mieć luzów.
4. Test oświetlenia: Poproś kogoś o pomoc (lub użyj luster) i sprawdź działanie wszystkich świateł naczepy: pozycyjnych, stopu, kierunkowskazów, cofania, przeciwmgielnych.
5. Test hamulców: Po podłączeniu zestawu, delikatnie naciśnij pedał hamulca i sprawdź, czy hamulce naczepy reagują. Możesz też wykonać test hamulca postojowego.

Awaria w trasie: Co robić, gdy przewód ulegnie uszkodzeniu?

Jeśli w trasie dojdzie do uszkodzenia przewodu, najważniejsze jest zachowanie spokoju i bezpieczeństwo:

1. Zjedź na bezpieczne pobocze: Jak najszybciej i w bezpieczny sposób zjedź z drogi, włącz światła awaryjne i ustaw trójkąt ostrzegawczy.
2. Oceń uszkodzenie: Jeśli to możliwe i bezpieczne, spróbuj zidentyfikować, który przewód uległ uszkodzeniu i jaki jest charakter uszkodzenia.
3. Nie improwizuj z naprawami: Unikaj prowizorycznych napraw, które mogą stwarzać jeszcze większe zagrożenie (np. łączenie przewodów "na skrętkę" bez izolacji).
4. Wezwij pomoc: W większości przypadków uszkodzenie kluczowych przewodów wymaga interwencji serwisu mobilnego. Nie ryzykuj dalszej jazdy z niesprawnym układem hamulcowym czy oświetleniem.
5. Zgłoś usterkę: Pamiętaj o zgłoszeniu usterki dyspozytorowi lub firmie, aby mogli podjąć odpowiednie kroki.

Przeczytaj również: Ciśnienie w oponach naczepy: klucz do bezpieczeństwa i oszczędności?

Długotrwała sprawność przewodów naczepy kluczowe zasady

Aby przewody naczepy służyły Ci długo i bezawaryjnie, konieczne jest przestrzeganie kilku podstawowych zasad. To inwestycja w bezpieczeństwo i minimalizację kosztów eksploatacji.

Kluczowe zasady prawidłowego podłączania i rozłączania

Prawidłowe obchodzenie się z przewodami podczas podłączania i rozłączania to podstawa ich długowieczności:

• Zawsze chwytaj za wtyczkę: Nigdy nie ciągnij za sam przewód, aby go odłączyć. Zawsze chwytaj za obudowę wtyczki.
• Upewnij się, że wtyczka jest czysta: Przed podłączeniem sprawdź, czy wtyczka i gniazdo są wolne od brudu i wilgoci.
• Wpinaj zdecydowanie, ale bez użycia siły: Wtyczka powinna wejść pewnie, ale nie na siłę. Jeśli napotkasz opór, sprawdź, czy nie ma przeszkód.
• Zabezpiecz przewody: Po podłączeniu upewnij się, że przewody są odpowiednio ułożone i zabezpieczone, aby nie ocierały się o elementy pojazdu i nie zwisały zbyt nisko.
• Używaj zaślepek: Gdy przewody nie są używane, używaj zaślepek ochronnych na gniazdach i wtyczkach, aby chronić je przed brudem i wilgocią.

Regularna kontrola i konserwacja jako najlepsza prewencja

Nie mogę wystarczająco podkreślić, jak ważna jest regularna kontrola i konserwacja przewodów naczepy. To najlepsza forma prewencji awarii. Oprócz codziennych oględzin, co jakiś czas warto dokładnie oczyścić styki wtyczek i gniazd specjalnymi preparatami do połączeń elektrycznych, sprawdzić stan izolacji na całej długości przewodów i, jeśli to konieczne, delikatnie nasmarować elementy ruchome (np. mechanizmy zatrzaskowe) odpowiednim środkiem. Pamiętaj, że zaniedbanie małych usterek może prowadzić do dużych problemów i kosztownych napraw w najmniej odpowiednim momencie.
