Żółty przewód w naczepie: Klucz do bezpieczeństwa i stabilności

To więcej niż tylko "wąż": Kluczowa rola w układzie hamulcowym

Kiedy mówimy o żółtym przewodzie w naczepie, w pierwszej kolejności na myśl przychodzi mi jego funkcja w układzie pneumatycznym. Ten przewód to nic innego jak linia zasilająca, która nieprzerwanie dostarcza sprężone powietrze z ciągnika siodłowego do zbiorników powietrza w naczepie. Jego stałe działanie jest absolutnie fundamentalne, ponieważ to on odpowiada za "ładowanie" i utrzymanie odpowiedniego ciśnienia w całym układzie hamulcowym naczepy. Bez niego nie byłoby możliwe prawidłowe funkcjonowanie hamulców. Warto dla kontrastu wspomnieć, że obok niego zawsze znajdziemy czerwony przewód pneumatyczny, który pełni rolę przewodu sterującego to nim przekazywany jest sygnał hamowania z ciągnika do naczepy, inicjując proces zatrzymywania.

Żółty żółtemu nierówny: Różnica między przewodem pneumatycznym a elektrycznym (ABS/EBS)

Wielu kierowców, zwłaszcza tych mniej doświadczonych, może się zastanawiać, dlaczego czasem spotykają "żółty przewód" w zupełnie innym kontekście jako element elektryczny. To bardzo ważne rozróżnienie, które musimy jasno sobie wyjaśnić. Chociaż oba mogą mieć żółtą izolację, ich funkcje są diametralnie różne. Poniżej przedstawiam ich główne cechy:

Jak widać, choć kolor może być mylący, ich przeznaczenie jest zupełnie inne. Jeden odpowiada za fizyczne zasilanie powietrzem, drugi za cyfrową komunikację.

Dlaczego nigdy nie pomylisz go z czerwonym? Systemowe zabezpieczenia

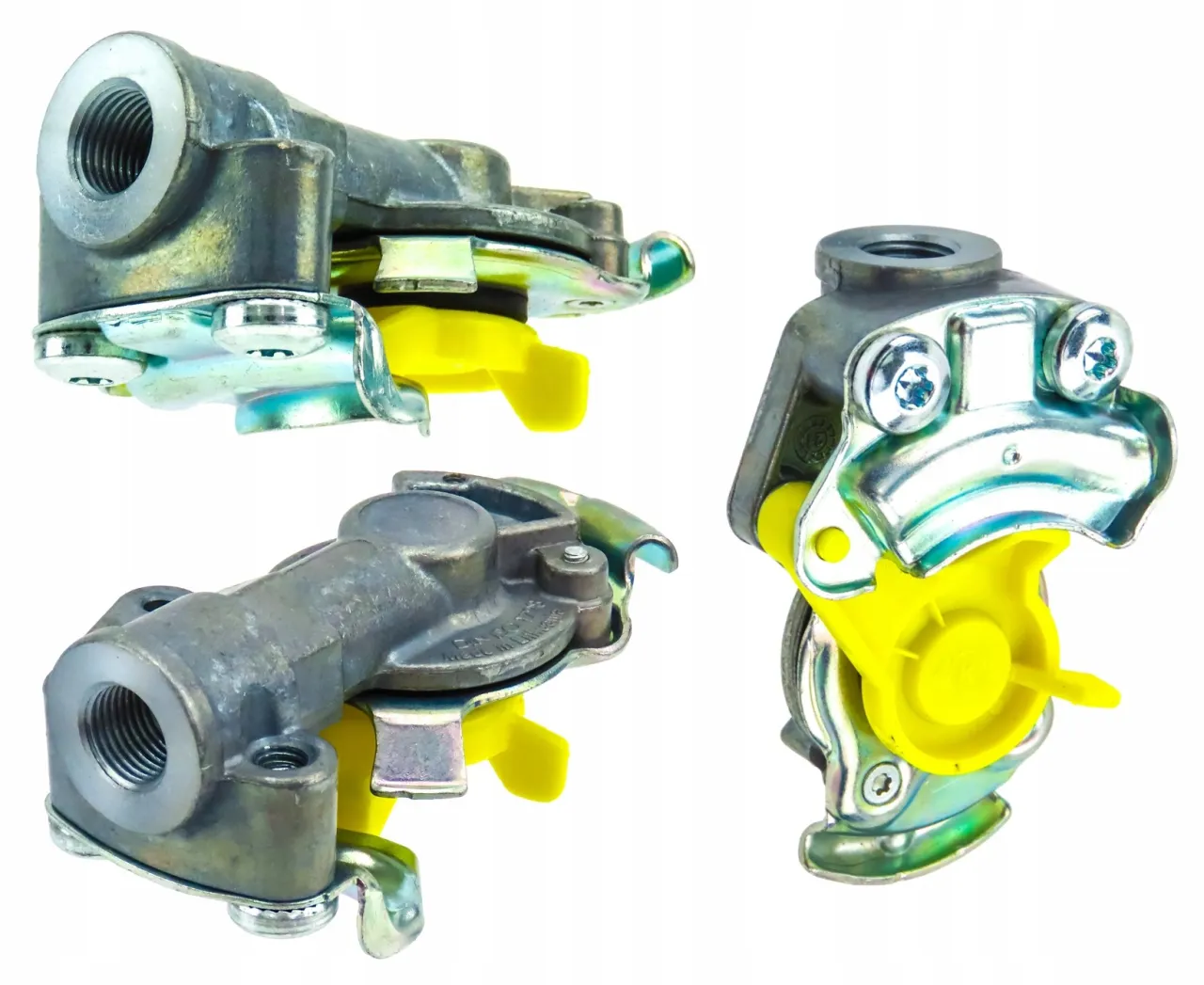

Na szczęście, inżynierowie pomyśleli o wszystkim, aby zapobiec fatalnym w skutkach pomyłkom. Dzięki międzynarodowej normie ISO 1728, zamienne podłączenie żółtego i czerwonego przewodu pneumatycznego jest praktycznie niemożliwe. Złącza tych przewodów mają specjalną, unikalną budowę różnią się kształtem "kołnierzy" lub "główek". Żółte złącze (zasilające) ma inną geometrię niż czerwone (sterujące), co fizycznie uniemożliwia ich wpięcie w niewłaściwe gniazdo w ciągniku. To proste, ale niezwykle skuteczne rozwiązanie, które odgrywa kluczową rolę w zapewnieniu bezpieczeństwa na drodze, eliminując ryzyko błędnego podłączenia i potencjalnej utraty hamowania.

Standardy i normy: Co każdy kierowca musi wiedzieć o przewodach w naczepie

Norma ISO 1728: Techniczny "język", który rozumieją wszystkie naczepy w Europie

Norma ISO 1728 to prawdziwy fundament kompatybilności w europejskim transporcie ciężkim. To dzięki niej, niezależnie od producenta ciągnika czy naczepy, zawsze wiemy, że żółty przewód to zasilanie, a czerwony to sterowanie. Ta standaryzacja kolorystyki i typów złączy jest nieoceniona. Wyobraźmy sobie chaos, gdyby każdy producent miał własne rozwiązania! Norma ISO 1728 ułatwia pracę kierowcom, którzy bez problemu mogą podłączyć dowolną naczepę do dowolnego ciągnika, a także mechanikom, którzy nie muszą uczyć się dziesiątek różnych systemów. To właśnie ten "techniczny język" sprawia, że transport międzynarodowy jest bezpieczny i efektywny.

Co oznacza żółta końcówka? Budowa i funkcja złącza zasilającego

Żółta końcówka przewodu pneumatycznego to nie tylko kolor, to precyzyjnie zaprojektowany element, który musi spełniać rygorystyczne wymagania. Złącze to, często nazywane "główką" lub "złączem typu C", jest zbudowane tak, aby zapewnić maksymalną szczelność i trwałość. W jego wnętrzu znajduje się uszczelka, która po wpięciu w gniazdo ciągnika tworzy hermetyczne połączenie, zapobiegające ucieczce sprężonego powietrza. Zewnętrzna konstrukcja, z charakterystycznym kołnierzem, jest dostosowana do gniazda zasilającego w ciągniku, co, jak już wspomniałem, uniemożliwia pomyłkę z czerwonym przewodem sterującym. To właśnie przez to złącze powietrze pod ciśnieniem nieprzerwanie płynie do naczepy, utrzymując jej układ hamulcowy w gotowości.

Świat elektroniki: Jak złącze ISO 7638 zrewolucjonizowało hamowanie (ABS/EBS)?

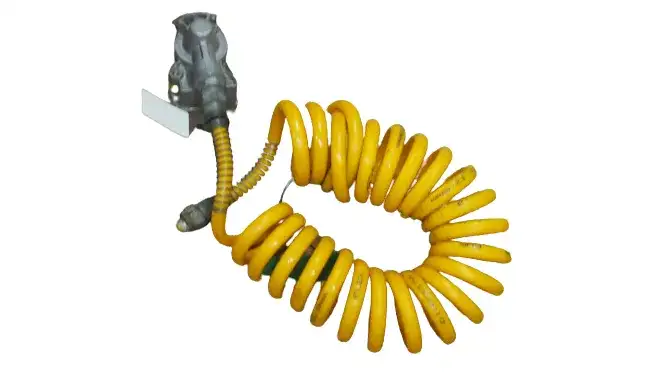

Przechodząc do świata elektroniki, nie sposób pominąć złącza ISO 7638. To grube, wielopinowe złącze elektryczne, choć samo w sobie jest zazwyczaj czarne, często połączone jest spiralnym przewodem o żółtej izolacji, co wizualnie podkreśla jego związek z bezpieczeństwem i hamowaniem. Jego rola jest fundamentalna to właśnie ono umożliwia dwukierunkową komunikację między elektronicznymi systemami hamulcowymi (ABS Anti-lock Braking System; EBS Electronic Braking System) ciągnika i naczepy. Dzięki niemu przesyłane są kluczowe dane, takie jak prędkość obrotowa kół, sygnały sterujące siłą hamowania na poszczególnych osiach naczepy, a także informacje diagnostyczne. To złącze rewolucyjnie poprawiło skuteczność i stabilność hamowania zestawu, pozwalając na precyzyjną kontrolę i szybką reakcję systemów bezpieczeństwa. Bez ISO 7638 nowoczesne systemy ABS/EBS w naczepach nie mogłyby działać w pełni efektywnie.

Najczęstsze awarie żółtego przewodu: Rozpoznawanie i reagowanie na trasie

Uciekające powietrze to Twój wróg nr 1: Jak zlokalizować nieszczelność?

Jako kierowca, wielokrotnie spotykałem się z problemem nieszczelności w układzie pneumatycznym, a żółty przewód jest jednym z głównych podejrzanych. Charakterystyczne "syki powietrza" dochodzące z okolic złącza to znak, że mamy do czynienia z usterką krytyczną, która może prowadzić do spadku ciśnienia i aktywacji hamulca awaryjnego naczepy. Na trasie liczy się szybka diagnoza. Oto proste metody, które sam stosuję:

• Nasłuchiwanie: Po zatrzymaniu pojazdu i wyłączeniu silnika, dokładnie nasłuchaj w okolicy złączy. Nawet niewielki syk może wskazywać na problem.
• Test wody z mydłem: To klasyczna i niezawodna metoda. Spryskaj złącze i przewód roztworem wody z mydłem. Pojawiające się bąbelki powietrza wskażą precyzyjnie miejsce nieszczelności.
• Wizualna inspekcja: Szukaj widocznych uszkodzeń przewodu, pęknięć czy przetarć, zwłaszcza w miejscach, gdzie przewód jest narażony na tarcie lub zginanie.

Pamiętaj, każda nieszczelność w układzie pneumatycznym to potencjalne zagrożenie i zwiększone zużycie paliwa przez ciągłą pracę kompresora.

Co się dzieje, gdy w żółtym przewodzie spada ciśnienie? Mechanizm awaryjnego hamowania

To jeden z najważniejszych mechanizmów bezpieczeństwa w transporcie ciężkim, o którym każdy kierowca musi wiedzieć. Jeżeli w żółtym przewodzie pneumatycznym dojdzie do gwałtownego spadku ciśnienia na przykład w wyniku jego odpięcia, pęknięcia lub poważnej nieszczelności układ hamulcowy naczepy reaguje natychmiast. Specjalny zawór, zwany zaworem przekaźnikowym lub zaworem bezpieczeństwa, automatycznie uruchamia hamulce naczepy. Dzieje się tak, ponieważ spadek ciśnienia w przewodzie zasilającym jest interpretowany jako awaria, a naczepa zostaje unieruchomiona, aby zapobiec jej niekontrolowanemu toczeniu się. To funkcja ochronna, która ratuje życie i mienie, ale jednocześnie unieruchamia zestaw, wymagając natychmiastowej interwencji.

Uszkodzenia mechaniczne, których nie wolno ignorować: Przetarcia, zagięcia i pęknięcia

Żółty przewód, podobnie jak inne elementy naczepy, jest narażony na szereg uszkodzeń mechanicznych, które mogą poważnie wpłynąć na jego funkcjonalność i bezpieczeństwo. Z mojego doświadczenia wiem, że najczęściej spotykane problemy to:

• Przetarcia: Mogą powstać w wyniku tarcia o ramę naczepy, inne przewody lub elementy podwozia, prowadząc do osłabienia ścianek i nieszczelności.
• Zagięcia i załamania: Długotrwałe lub ostre zagięcia mogą trwale odkształcić przewód, zmniejszając jego przekrój i utrudniając przepływ powietrza, a w konsekwencji prowadząc do pęknięć.
• Pęknięcia: Mogą być wynikiem starzenia się materiału, uszkodzeń mechanicznych (np. uderzenia kamieniem) lub ekstremalnych temperatur, co skutkuje natychmiastową utratą ciśnienia.
• Uszkodzenia złączy: Pęknięte obudowy, uszkodzone uszczelki lub zdeformowane piny w złączu elektrycznym to również częste problemy.

Regularne oględziny tych elementów to podstawa. Ignorowanie tych oznak to proszenie się o kłopoty.

Kontrolka ABS/EBS nie gaśnie? Sprawdź połączenie elektryczne

Widok niewygasającej kontrolki ABS/EBS na desce rozdzielczej to zawsze sygnał, że coś jest nie tak z układem elektronicznym naczepy. Bardzo często problem leży właśnie w żółtym przewodzie elektrycznym (złączu ISO 7638) lub jego połączeniu. Przyczyn może być kilka:

• Zabrudzone lub uszkodzone piny: Brud, korozja lub wygięte piny w złączu uniemożliwiają prawidłową komunikację.
• Przerwanie przewodu: Uszkodzenie izolacji lub wewnętrznych żył przewodu prowadzi do utraty sygnału.
• Awaria komponentów: Czasami problem leży głębiej w czujnikach ABS/EBS na kołach naczepy lub w samym module sterującym.

W pierwszej kolejności zawsze sprawdzam czystość i stan złącza. Często wystarczy dokładne oczyszczenie, aby kontrolka zgasła i system zaczął działać poprawnie. Jeśli to nie pomoże, konieczna jest głębsza diagnostyka.

Prawidłowa obsługa: Proste kroki do bezawaryjnej pracy z przewodami

Krok po kroku: Jak bezpiecznie i poprawnie podłączać przewody pneumatyczne?

Prawidłowe podłączenie przewodów pneumatycznych to podstawa bezpieczeństwa. Oto moja sprawdzona instrukcja:

1. Przygotowanie: Upewnij się, że ciągnik jest bezpiecznie zahamowany, a silnik wyłączony. Sprawdź, czy końcówki przewodów i gniazda w ciągniku są czyste i wolne od zanieczyszczeń.
2. Podłączenie żółtego przewodu: Chwyć żółtą końcówkę przewodu zasilającego. Wciśnij ją mocno w żółte gniazdo w ciągniku, aż usłyszysz wyraźne kliknięcie lub poczujesz, że złącze jest pewnie osadzone. Spróbuj delikatnie pociągnąć, aby upewnić się, że jest zablokowane.
3. Podłączenie czerwonego przewodu: Analogicznie, chwyć czerwoną końcówkę przewodu sterującego i wciśnij ją w czerwone gniazdo. Potwierdź pewne osadzenie.
4. Sprawdzenie ciśnienia: Po podłączeniu uruchom silnik ciągnika i poczekaj, aż układ pneumatyczny nabije odpowiednie ciśnienie (zazwyczaj około 8-10 barów). Obserwuj manometry w kabinie.
5. Test szczelności: Posłuchaj, czy nie ma syków powietrza w okolicach złączy. Możesz również wykonać szybki test wody z mydłem, aby upewnić się, że połączenia są w pełni szczelne.
6. Test hamulców: Przed ruszeniem wykonaj test hamulców naczepy, upewniając się, że reagują prawidłowo na naciśnięcie pedału hamulca w ciągniku.

Czystość złączy to nie estetyka, to bezpieczeństwo: Jak dbać o końcówki?

Z mojego wieloletniego doświadczenia wiem, że czystość złączy to absolutna podstawa bezawaryjnej pracy. Zarówno pneumatyczne, jak i elektryczne złącza są narażone na brud, kurz, wilgoć i sól drogową, co może prowadzić do nieszczelności, korozji i problemów z komunikacją. Dbanie o końcówki to inwestycja w bezpieczeństwo i niezawodność:

• Regularne czyszczenie: Przed każdym podłączeniem, a najlepiej codziennie, przetrzyj końcówki przewodów i gniazda w ciągniku suchą szmatką.
• Usuwanie brudu: W przypadku silnych zabrudzeń użyj sprężonego powietrza lub specjalnych środków do czyszczenia złączy elektrycznych (dla ISO 7638).
• Kontrola uszczelek: Regularnie sprawdzaj stan gumowych uszczelek w złączach pneumatycznych. Powinny być elastyczne i niepęknięte. W razie potrzeby wymień je.
• Ochrona: Gdy przewody nie są używane, zabezpiecz je przed brudem i wilgocią, np. poprzez umieszczenie w specjalnych uchwytach lub zaślepkach.

Kiedy nadszedł czas na wymianę? Oznaki zużycia, które dyskwalifikują przewód

• Widoczne pęknięcia lub przetarcia: Nawet niewielkie uszkodzenia izolacji lub ścianek przewodu są niedopuszczalne.
• Utrata elastyczności: Przewód staje się twardy, sztywny, łatwo się łamie, zwłaszcza w niskich temperaturach.
• Odkształcenia i wybrzuszenia: Wskazują na osłabienie struktury przewodu pod wpływem ciśnienia.
• Uszkodzone złącza: Pęknięta obudowa, wygięte lub skorodowane piny (w złączu elektrycznym), zużyte lub pęknięte uszczelki w złączu pneumatycznym.
• Ciągłe nieszczelności: Jeśli pomimo wymiany uszczelek i czyszczenia, przewód nadal "syka", to znak, że problem leży w samym przewodzie.
• Niewygasająca kontrolka ABS/EBS: Jeśli po sprawdzeniu złącza elektrycznego i czujników problem nadal występuje, przewód może być uszkodzony wewnętrznie.

Przeczytaj również: Zabezpieczenie ładunku: Kto odpowiada i jak uniknąć kar?

Prosty test szczelności, który możesz wykonać sam w kilka minut

Jako kierowca, nauczyłem się, że regularne, proste testy mogą zaoszczędzić wiele problemów na trasie. Oto jak szybko sprawdzić szczelność żółtego przewodu pneumatycznego:

1. Zahamuj zestaw: Zaciągnij hamulec postojowy ciągnika i naczepy.
2. Nabij ciśnienie: Uruchom silnik ciągnika i poczekaj, aż ciśnienie w układzie pneumatycznym osiągnie maksimum (np. 8-10 barów).
3. Wyłącz silnik: To ważne, aby wyeliminować hałas silnika i pracę kompresora.
4. Odczekaj i obserwuj manometry: Pozostaw zestaw na kilka minut. Ciśnienie na manometrach w kabinie ciągnika powinno utrzymywać się na stałym poziomie. Dopuszczalny jest minimalny spadek w ciągu kilku minut, ale gwałtowny spadek wskazuje na nieszczelność.
5. Nasłuchuj i spryskaj: Przejdź wzdłuż zestawu, nasłuchując wszelkich syków. Skup się na złączach i całej długości żółtego przewodu. W miejscach podejrzanych użyj roztworu wody z mydłem bąbelki natychmiast wskażą nieszczelność.
6. Zareaguj: Jeśli wykryjesz nieszczelność, niezwłocznie ją usuń. W przypadku drobnych nieszczelności na złączach, często wystarczy wymiana uszczelki. Poważniejsze uszkodzenia przewodu wymagają jego wymiany.
