W tym artykule przeprowadzę Państwa przez praktyczny przewodnik, który pomoże zrozumieć, od czego zależy liczba pasów transportowych i jak prawidłowo ją obliczyć, opierając się na europejskich normach i konkretnych czynnikach. Moim celem jest dostarczenie wiedzy, która pozwoli każdemu kierowcy i spedytorowi zabezpieczyć ładunek jak profesjonalista.
Ile pasów na naczepie? Odpowiedź zależy od wagi i tarcia ładunku
- Liczba pasów transportowych nie jest stała, lecz zależy od wagi ładunku, współczynnika tarcia, kąta mocowania i siły napięcia pasa (STF).
- Podstawą prawną i merytoryczną do obliczeń jest europejska norma PN-EN 12195-1.
- Najpopularniejszą metodą mocowania jest opasanie, a kluczowe parametry pasów to STF (dla opasania) i LC (dla odciągów).
- Zastosowanie mat antypoślizgowych znacząco zwiększa tarcie, co pozwala na zmniejszenie liczby wymaganych pasów.
- Niewłaściwe zabezpieczenie ładunku grozi wysokimi mandatami, zatrzymaniem pojazdu przez ITD lub Policję, a przede wszystkim stanowi poważne zagrożenie bezpieczeństwa.
Dlaczego pytanie o liczbę pasów jest kluczowe dla każdego kierowcy?
Jako kierowca, spedytor czy osoba odpowiedzialna za załadunek, z pewnością zdają sobie Państwo sprawę, że prawidłowe mocowanie ładunku to nie tylko formalność. To fundamentalny element bezpieczeństwa w transporcie drogowym. Niewłaściwie zabezpieczony towar może przesunąć się, spaść z naczepy, a nawet doprowadzić do utraty kontroli nad pojazdem, stwarzając ogromne zagrożenie dla innych uczestników ruchu. Odpowiedzialność prawna w takich sytuacjach spoczywa przede wszystkim na kierowcy, ale także na spedytorze i załadowcy. To nie tylko kwestia przepisów, ale przede wszystkim prewencji wypadków, które mogą mieć katastrofalne skutki.
Konsekwencje błędów: co grozi za zły montaż ładunku?
Konsekwencje nieprawidłowego zabezpieczenia ładunku są niestety bardzo realne i dotkliwe. W Polsce, Inspekcja Transportu Drogowego (ITD) oraz Policja mają prawo do kontroli sposobu mocowania towaru. W przypadku stwierdzenia nieprawidłowości, kierowca może zostać ukarany mandatem karnym, który waha się od kilkuset do nawet kilku tysięcy złotych. Co więcej, w skrajnych przypadkach, pojazd może zostać niedopuszczony do dalszej jazdy do czasu poprawnego zabezpieczenia towaru. To oznacza nie tylko straty finansowe związane z mandatem, ale także opóźnienia w dostawie i dodatkowe koszty. Pamiętajmy, że to kierowca jest główną osobą odpowiedzialną za prawidłowe zamocowanie ładunku i to on ponosi największe ryzyko.
Norma EN 12195-1: Twoja biblia bezpiecznego transportu
W całej Unii Europejskiej, w tym w Polsce, kluczowym dokumentem regulującym metody mocowania ładunków w transporcie drogowym jest norma PN-EN 12195-1. Można ją śmiało nazwać "biblią bezpiecznego transportu". To właśnie ona zawiera szczegółowe wzory i wytyczne niezbędne do obliczania minimalnej liczby pasów transportowych oraz innych środków mocujących. Zrozumienie i stosowanie tej normy jest absolutną podstawą dla każdego, kto chce transportować towar bezpiecznie i zgodnie z prawem. Nie jest to zbiór luźnych zaleceń, lecz precyzyjne instrukcje, które pozwalają na obiektywną ocenę skuteczności mocowania.
Od czego zależy liczba pasów? Rozbijamy mit uniwersalnej odpowiedzi
Często spotykam się z pytaniem: "Ile pasów powinienem użyć?". Niestety, nie ma jednej uniwersalnej odpowiedzi, która sprawdziłaby się w każdej sytuacji. Liczba pasów transportowych nie jest stała, lecz zależy od wielu czynników, które wzajemnie na siebie oddziałują. Aby prawidłowo zabezpieczyć ładunek, musimy wziąć pod uwagę jego wagę, współczynnik tarcia między ładunkiem a podłożem naczepy, kąt nachylenia pasów oraz nominalną siłę napięcia pasa (STF).
Waga ładunku: pierwszy i najważniejszy czynnik
Waga ładunku to bez wątpienia pierwszy i najważniejszy czynnik, który należy wziąć pod uwagę. Im cięższy ładunek, tym większe siły bezwładności będą na niego działać podczas hamowania, przyspieszania czy pokonywania zakrętów. Wyobraźmy sobie nagłe hamowanie tonaż ładunku w ułamku sekundy może przekształcić się w potężną siłę, która będzie dążyć do przesunięcia towaru. Dlatego też, im większa masa ładunku, tym większa siła mocowania jest wymagana, co zazwyczaj przekłada się na konieczność użycia większej liczby pasów lub pasów o wyższej wytrzymałości.
Magia tarcia: jak rodzaj podłoża i ładunku zmienia wszystko
Współczynnik tarcia (μ) to prawdziwa magia w kontekście mocowania ładunku. Jest to miara oporu, jaki stawia powierzchnia styku ładunku z podłożem naczepy. Im wyższy współczynnik tarcia, tym bardziej ładunek "trzyma się" podłoża, co naturalnie wspomaga mocowanie i redukuje potrzebę użycia dużej liczby pasów. Przykładowe wartości współczynnika tarcia statycznego to:
- Drewno na drewnie: 0,20 - 0,50
- Metal na drewnie: 0,20 - 0,50
- Beton na drewnie: 0,30 - 0,60
- Paleta na podłodze ze sklejki: 0,30
Jak widać, rodzaj materiałów ma kluczowe znaczenie. Wysokie tarcie to nasz sprzymierzeniec w walce o bezpieczeństwo.
Rola mat antypoślizgowych: prosty sposób na mniej pasów i większe bezpieczeństwo
Chcąc zwiększyć bezpieczeństwo i jednocześnie zoptymalizować liczbę pasów, warto sięgnąć po maty antypoślizgowe. Te proste, ale niezwykle skuteczne akcesoria potrafią znacząco podnieść współczynnik tarcia, nawet do wartości 0,6. Dzięki temu, ładunek staje się znacznie stabilniejszy, a my możemy zredukować wymaganą liczbę pasów transportowych. To prosty i efektywny sposób na zwiększenie bezpieczeństwa, oszczędność czasu i wydłużenie żywotności pasów, które nie są aż tak mocno obciążone.

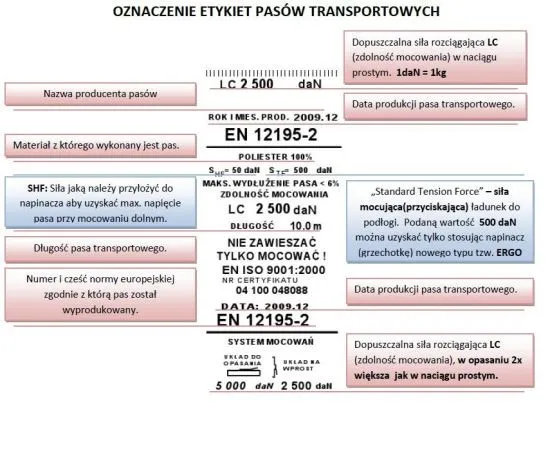

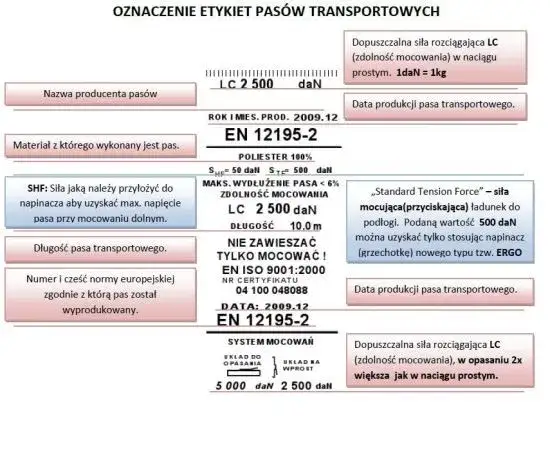

Jak czytać etykiety na pasach transportowych? Klucz do sukcesu
Prawidłowe odczytanie i zrozumienie oznaczeń na etykietach pasów transportowych to absolutna podstawa ich właściwego i bezpiecznego użytkowania. Etykieta to nie tylko kawałek materiału to źródło kluczowych danych, które są niezbędne do obliczeń i wyboru odpowiedniego pasa. Bez tych informacji, wszelkie próby zabezpieczenia ładunku są obarczone dużym ryzykiem.
STF (Standard Tension Force): co oznacza i dlaczego jest ważniejsze niż myślisz?
STF (Standard Tension Force) to parametr, który określa siłę, z jaką napinacz jest w stanie napiąć pas. Jest to niezwykle ważna wartość, zwłaszcza przy mocowaniu przez opasanie (czyli dociskanie ładunku do podłoża). Im wyższe STF, tym większy docisk pas generuje. Dla popularnych pasów o szerokości 50 mm, wartość STF zazwyczaj wynosi od 250 do 500 daN. Właśnie ta wartość jest kluczowa w większości wzorów obliczeniowych, ponieważ to ona bezpośrednio wpływa na skuteczność docisku i stabilizację ładunku.
LC (Lashing Capacity): kiedy ten parametr ma znaczenie?
Innym ważnym parametrem jest LC (Lashing Capacity), czyli zdolność mocowania. LC określa maksymalną siłę, jaką pas jest w stanie wytrzymać w linii prostej. Ten parametr jest istotny przede wszystkim przy mocowaniu odciągami, gdzie pasy działają jako blokady, zapobiegając przesunięciu ładunku w określonym kierunku, a nie tylko go dociskają. W takich sytuacjach pasy są narażone na bezpośrednie siły rozciągające, dlatego ich zdolność mocowania jest kluczowa.
Niebieska etykieta to nie wszystko: jak rozpoznać zużyty lub uszkodzony pas?
Niestety, sama obecność niebieskiej etykiety na pasie nie jest gwarancją jego sprawności. To tylko informacja o parametrach technicznych. Jako profesjonalista zawsze podkreślam, że regularna kontrola stanu technicznego pasów i napinaczy jest absolutnie kluczowa. Zwracajmy uwagę na wszelkie przetarcia, nacięcia, uszkodzenia szwów, a także deformacje napinacza. Nawet minimalne uszkodzenie może drastycznie zmniejszyć wytrzymałość pasa, czyniąc go bezużytecznym i zagrażającym bezpieczeństwu. Uszkodzony pas, nawet z ważną etykietą, nie spełnia swojej funkcji i musi zostać wycofany z użytku.
Praktyczny poradnik: Jak krok po kroku obliczyć wymaganą liczbę pasów?
Teraz przejdziemy do sedna, czyli do praktycznych wskazówek i metod obliczeniowych zgodnych z normą PN-EN 12195-1. Zrozumienie tych obliczeń jest kluczowe dla każdego, kto odpowiada za bezpieczeństwo ładunku. Nie musimy być matematykami, ale musimy wiedzieć, jak te wzory działają i jakie dane są nam potrzebne.
Metoda 1: Mocowanie przez opasanie najpopularniejsza technika
Mocowanie przez opasanie to zdecydowanie najczęściej stosowana metoda zabezpieczania ładunków. Polega ona na dociskaniu ładunku do podłoża naczepy, zwiększając w ten sposób tarcie i zapobiegając przesunięciom. Uproszczony wzór na obliczenie wymaganej liczby pasów (n) wygląda następująco:
n = [(cx/y * G) - (μ * G)] / (STF * sin α * μ)
Gdzie:
- G waga ładunku (w daN)
- μ współczynnik tarcia między ładunkiem a podłożem
- STF siła napięcia pasa (w daN)
- α kąt mocowania (kąt między pasem a podłogą naczepy)
- cx/y współczynniki sił bezwładności (np. dla hamowania 0,8, dla zakrętów 0,5)
Wzór ten pokazuje, że liczba pasów zależy od sił bezwładności działających na ładunek (podczas hamowania i na zakrętach), siły tarcia oraz siły docisku generowanej przez pasy. Im większe siły bezwładności i mniejsze tarcie, tym więcej pasów będziemy potrzebować.
Czym jest kąt mocowania (α) i jak wpływa na skuteczność?
Kąt nachylenia pasa (α) to kąt między pasem a podłogą naczepy. Jest to parametr, który ma ogromny wpływ na skuteczność mocowania przez opasanie. Optymalny kąt to 90 stopni, czyli pas powinien być prowadzony pionowo w dół, dociskając ładunek. Niestety, w praktyce często jest to niemożliwe. Ważne jest, aby pamiętać, że im mniejszy kąt (czyli im bardziej płaski pas), tym mniejsza siła docisku i efektywność mocowania. Kąt poniżej 30 stopni jest uznawany za krytycznie nieefektywny w takim przypadku pas praktycznie nie dociska ładunku, a jedynie go oplata. To cichy zabójca skuteczności mocowania!
Praktyczne przykłady obliczeń dla typowych ładunków
-
Przykład 1 (Ładunek ciężki, niskie tarcie): Wyobraźmy sobie transport stalowych elementów o wadze 10 000 kg (10 000 daN) na standardowej drewnianej podłodze naczepy bez mat antypoślizgowych (μ = 0,3). Używamy pasów o STF = 350 daN. Przyjmijmy kąt mocowania α = 60 stopni (sin 60° ≈ 0,866). Siła bezwładności przy hamowaniu (cx=0,8). Liczba pasów (n) = [(0,8 * 10 000) - (0,3 * 10 000)] / (350 * 0,866 * 0,3) = [8000 - 3000] / (90,93) = 5000 / 90,93 ≈ 55 pasów. To pokazuje, jak duża liczba pasów jest potrzebna przy niskim tarciu i ciężkim ładunku, co w praktyce jest często niemożliwe do zastosowania. W takich sytuacjach należy szukać innych rozwiązań, np. mocowania kombinowanego lub zwiększenia tarcia.
-
Przykład 2 (Ładunek paletowy, maty antypoślizgowe): Transportujemy ładunek paletowy o wadze 5000 kg (5000 daN). Tym razem zastosowaliśmy maty antypoślizgowe, podnosząc współczynnik tarcia do μ = 0,6. Używamy pasów o STF = 350 daN, kąt mocowania α = 60 stopni. Siła bezwładności przy hamowaniu (cx=0,8). Liczba pasów (n) = [(0,8 * 5000) - (0,6 * 5000)] / (350 * 0,866 * 0,6) = [4000 - 3000] / (181,86) = 1000 / 181,86 ≈ 5,5 pasów. W praktyce oznacza to 6 pasów. Jak widać, wzrost współczynnika tarcia dzięki matom antypoślizgowym znacząco redukuje liczbę wymaganych pasów, czyniąc mocowanie bardziej efektywnym i ekonomicznym.

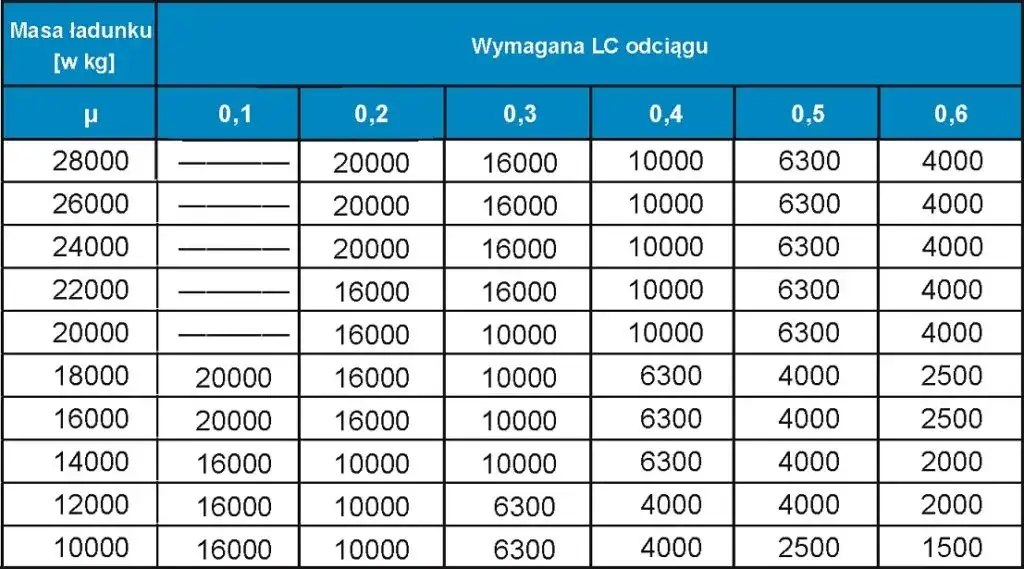

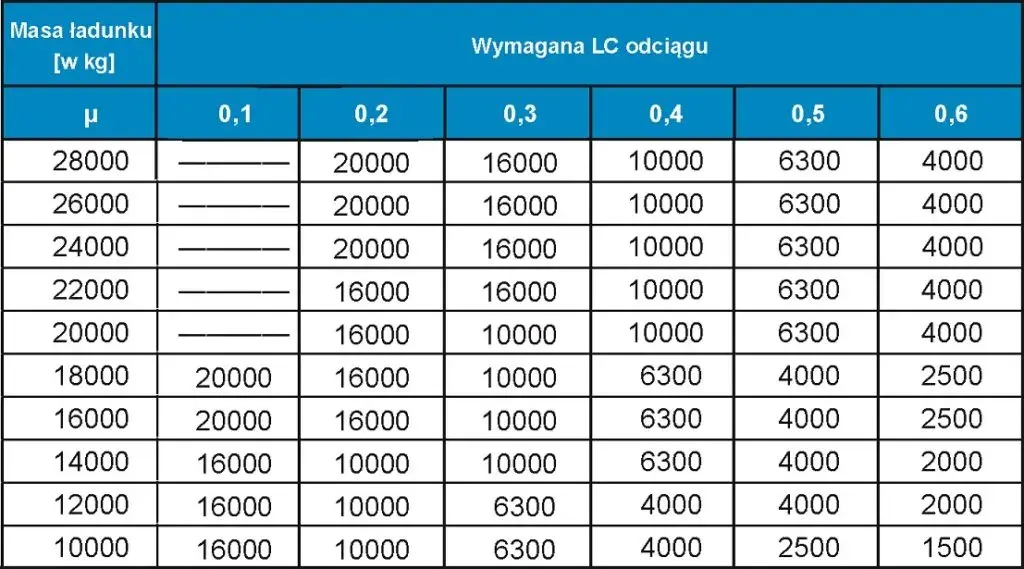

Metoda 2: Mocowanie odciągami kiedy warto ją zastosować?
Mocowanie odciągami to metoda polegająca na blokowaniu ładunku w różnych kierunkach, a nie tylko na jego dociskaniu. Pasy są tu używane do unieruchomienia towaru poprzez jego "zakotwiczenie" do punktów mocowania na naczepie. Ta metoda jest szczególnie przydatna do zabezpieczania ładunków o nieregularnych kształtach, które nie mogą być skutecznie dociskane, lub gdy siły działające na ładunek są bardzo duże. W tym przypadku kluczowy jest parametr LC (Lashing Capacity) pasa, który określa jego wytrzymałość na rozciąganie. Obliczenia dla tej metody są bardziej złożone i często wymagają specjalistycznego oprogramowania lub szczegółowych tabel z normy.
Unikaj tych błędów: Najczęstsze pomyłki przy mocowaniu ładunku
Znajomość najczęstszych błędów jest równie ważna, jak umiejętność prawidłowego obliczania liczby pasów. Unikanie tych pułapek pozwala zwiększyć bezpieczeństwo i uniknąć niepotrzebnych kar. Jako praktyk, widziałem wiele sytuacji, gdzie proste zaniedbania prowadziły do poważnych problemów.
Błąd #1: Ignorowanie stanu technicznego pasów i napinaczy
To jeden z najpoważniejszych błędów. Nawet jeśli prawidłowo obliczyliśmy liczbę pasów, a ich rozmieszczenie jest idealne, to niekontrolowanie pasów i napinaczy przed każdym użyciem to proszenie się o kłopoty. Uszkodzone pasy (przetarcia, nacięcia, uszkodzone szwy) lub niesprawne napinacze nie zapewnią deklarowanej siły mocowania. Pamiętajmy, że pasy to elementy eksploatacyjne, które zużywają się i wymagają regularnej kontroli oraz wymiany.

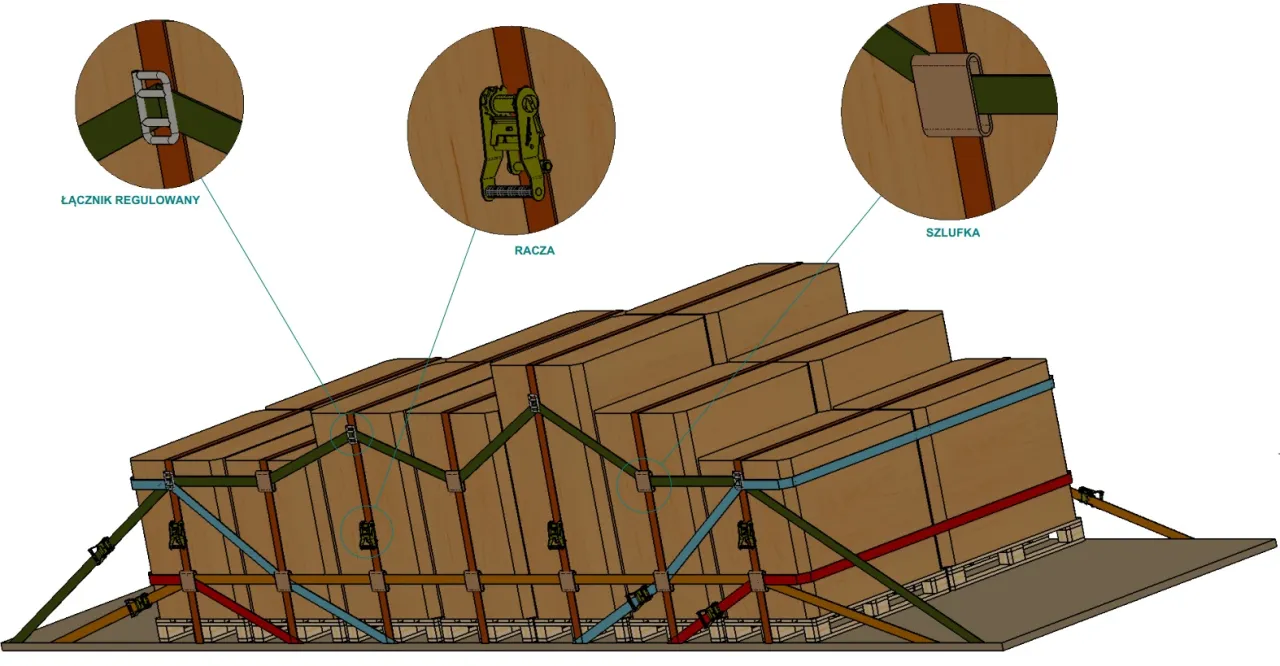

Błąd #2: Złe rozmieszczenie pasów na ładunku
Niewłaściwe rozmieszczenie pasów to kolejny częsty problem. Pasy umieszczone zbyt blisko siebie, tylko na jednym końcu ładunku, lub co gorsza, na niestabilnych elementach opakowania, nie zapewnią równomiernego i skutecznego mocowania. Siły mocujące muszą być równomiernie rozłożone i działać na stabilne punkty ładunku, aby skutecznie go unieruchomić. Zawsze starajmy się rozłożyć pasy tak, aby jak najlepiej obejmowały i stabilizowały całą powierzchnię ładunku.
Błąd #3: Zbyt mały kąt opinania cichy zabójca skuteczności
Wspominałem o tym wcześniej, ale warto to powtórzyć: zbyt mały kąt mocowania (poniżej 30 stopni) to prawdziwy "cichy zabójca skuteczności". Pas prowadzony zbyt płasko nad ładunkiem traci większość swojej siły docisku. To tak, jakbyśmy próbowali docisnąć coś do ziemi, pchając to poziomo efekt będzie minimalny. Zawsze dążmy do jak największego kąta, najlepiej zbliżonego do 90 stopni, aby maksymalnie wykorzystać potencjał siły napięcia pasa.
Błąd #4: Niekorzystanie z ochraniaczy i narożników na krawędziach
Brak ochraniaczy lub narożników na ostrych krawędziach ładunku to błąd, który może mieć podwójne negatywne konsekwencje. Po pierwsze, ostre krawędzie mogą uszkodzić pasy, prowadząc do ich przetarcia i zmniejszenia wytrzymałości. Po drugie, uszkodzony pas przestaje skutecznie mocować ładunek. Ochraniacze zapobiegają temu, przedłużając żywotność pasów i zapewniając ciągłość mocowania przez całą trasę. To niewielki koszt w porównaniu do potencjalnych strat.
Przeczytaj również: Zabezpieczenie ładunku: Kto odpowiada i jak uniknąć kar?
Zabezpiecz ładunek jak profesjonalista i jedź spokojnie
Mam nadzieję, że ten przewodnik dostarczył Państwu kompleksowej wiedzy na temat prawidłowego mocowania ładunków. Pamiętajmy, że profesjonalne podejście do zabezpieczania towaru to nie tylko spełnienie wymogów prawnych, ale przede wszystkim gwarancja spokojnej jazdy, ochrony ładunku i uniknięcia nieprzyjemnych konsekwencji. Stosując się do zasad normy PN-EN 12195-1 i unikając najczęstszych błędów, budujemy kulturę bezpieczeństwa w transporcie.
Checklist: 5 rzeczy do sprawdzenia przed wyruszeniem w trasę
Zanim wyruszą Państwo w trasę, zawsze warto poświęcić kilka minut na szybki przegląd. Oto moja lista kontrolna:
- Waga i tarcie: Czy waga ładunku i współczynnik tarcia zostały uwzględnione w planowaniu mocowania?
- Liczba pasów: Czy liczba pasów została obliczona zgodnie z normą PN-EN 12195-1 i jest wystarczająca?
- Stan pasów: Czy wszystkie pasy i napinacze są w dobrym stanie technicznym, bez widocznych uszkodzeń?
- Kąt mocowania: Czy kąt mocowania pasów jest optymalny (bliski 90 stopni), a nie zbyt płaski?
- Ochrona ładunku i pasów: Czy użyto mat antypoślizgowych i ochraniaczy krawędzi, aby zwiększyć tarcie i chronić pasy?
Inwestycja w bezpieczeństwo: dlaczego certyfikowane pasy to podstawa?
Na koniec chciałbym podkreślić, że inwestycja w certyfikowane, wysokiej jakości pasy transportowe to nie koszt, lecz inwestycja w bezpieczeństwo. Używanie sprawdzonych i zgodnych z normami pasów minimalizuje ryzyko wypadków, chroni Państwa ładunek i pozwala uniknąć konsekwencji prawnych. To gwarancja zgodności z PN-EN 12195-1 i pewność, że zrobili Państwo wszystko, co w Państwa mocy, aby transport był bezpieczny dla wszystkich uczestników ruchu drogowego. Nie oszczędzajmy na bezpieczeństwie to się po prostu nie opłaca.
